Plugin Georeferenziatore¶

Introduzione¶

Con il termine georeferenziazione ci si riferisce al processo mediante il quale si assegnano delle coordinate del mondo reale a ciascun pixel del raster. La georeferenziazione può essere riferita:

raster senza coordinate visibili: ricerca delle coordinate facendo ricerche sul campo - raccogliendo con dispositivi GPS le coordinate di alcune geometrie facilmente identificabili nell’immagine o nelle carte.
raster con coordinate visibili: per esempio carte digitalizzate con lo scanner, le coordinate sono presenti nella mappa stessa. Usando queste semplici coordinate o GCP (Ground Control Points) l’immagine viene deformata e adeguata al sistema di coordinate che abbiamo scelto.

Georeferenziatore¶

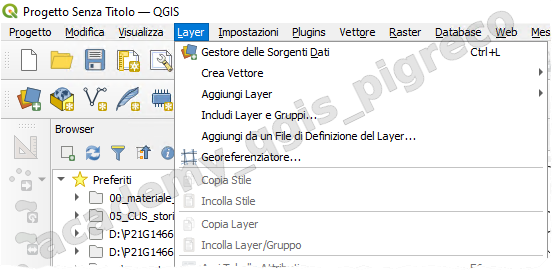

È un plugin core, quindi lo troviamo già installato e raggiungibile dal menu Layer:

Interfaccia¶

Impostazioni¶

Dopo aver aggiunto i GCP all'immagine raster, è necessario definire le impostazioni di trasformazione per il processo di georeferenziazione.

Algoritmi di trasformazione disponibili¶

A seconda di quanti punti di controllo abbiamo catturato, possiamo utilizzare diversi algoritmi di trasformazione. La scelta dell'algoritmo di trasformazione dipende anche dal tipo e dalla qualità dei dati di input e dalla quantità di distorsione geometrica che si è disposti a introdurre nel risultato finale.

Attualmente sono disponibili i seguenti tipi di trasformazione :

L' algoritmo lineare viene utilizzato per creare un file world ed è diverso dagli altri algoritmi, in quanto non trasforma effettivamente il raster. Consente il posizionamento (la traslazione) dell'immagine e la scalatura uniforme, ma nessuna rotazione o altre trasformazioni. È il più adatto se la tua immagine è una mappa raster di buona qualità, in un CRS noto, ma mancano solo le informazioni di georeferenziazione. Sono necessari almeno 2 GCP.
La trasformazione di Helmert consente anche la rotazione. È particolarmente utile se il raster è una mappa locale di buona qualità o un'immagine aerea ortorettificata, ma non allineata con la direzione della griglia nel CRS. Sono necessari almeno 2 GCP.
Gli algoritmi Polinomiale 1-3 sono tra gli algoritmi più utilizzati introdotti per abbinare i punti di controllo a terra di origine e destinazione. L'algoritmo polinomiale più utilizzato è la trasformazione polinomiale del secondo ordine, che consente una certa curvatura. La trasformazione polinomiale del primo ordine (affine) preserva la collinearità e consente solo il ridimensionamento, la traslazione e la rotazione.
L' algoritmo Thin Plate Spline (TPS) è un metodo di georeferenziazione più moderno , in grado di introdurre deformazioni locali nei dati. Questo algoritmo è utile quando vengono georeferenziati originali di qualità molto bassa.
La trasformazione proiettiva è una rotazione lineare e una traslazione di coordinate.

Procedura¶

Importare il raster da georiferire usando l'icona ;
alla richiesta del SR, cliccare su Annulla;
Aggiungere i GCP tramite l'icona ;
Settare le impostazioni usando l'icona ;
appena pronti, avvire la trasformazione con l'icona

Tipologia¶

Questo è valido sia per Raster che per Vector

Coordinate noteSenza coordinate

caso in cui sono note le coordinate dei punti

qui un video

caso in cui non sono note coordinate

Errori comuni da evitare¶

Utilizzo di troppi pochi punti di controllo;
Distribuzione non uniforme dei GCP;
Scelta errata del metodo di trasformazione;
Ignorare il residuo;
Non verificare il risultato finale;
Utilizzare punti di controllo non permanenti;
Trascurare la qualità dei dati di riferimento.

Esercitazione¶

Raster: Georiferire il raster presente nella cartella Raster del materiale didattico, l'EPSG è 23033;
Vector: Georiferire il vettore presente nella cartella vettore_da_georiferire del materiale didattico, l'EPSG è 25833;

Riferimenti utili

-doc QGIS: https://docs.qgis.org/3.16/en/docs/user_manual/working_with_raster/georeferencer.html?highlight=georeferencing
