Georeferenziatore Raster¶
Introduzione¶
In questa esercitazione georeferenzieremo due raster in modo da capire bene la differenza tra un raster con coordinate note e uno senza.
Raster con coordinate note¶

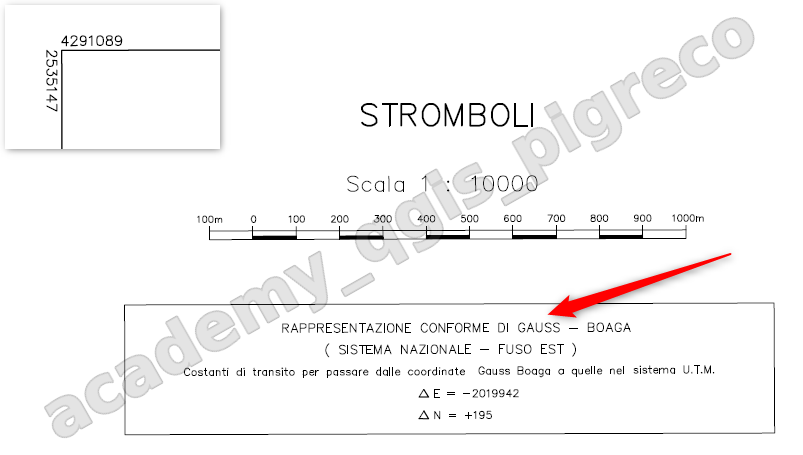

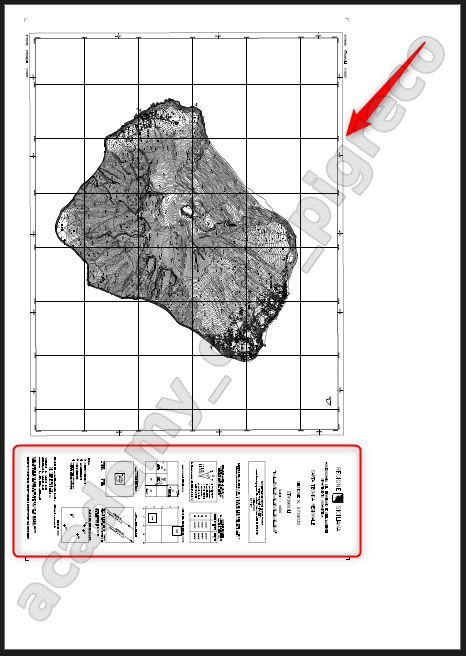

In questo esempio georeferenzieremo un PDF che contiene informazioni su una Carta Tecnica 1:10000 di Stromboli:
Procedimento¶
- Avviare QGIS e avviare il plugin Georeferenziatore (Menu Layer);
- Configurare le Impostazioni
e caricare raster
; - tracciare 4 punti
; - avviare georeferenziatore e controllare i residui.

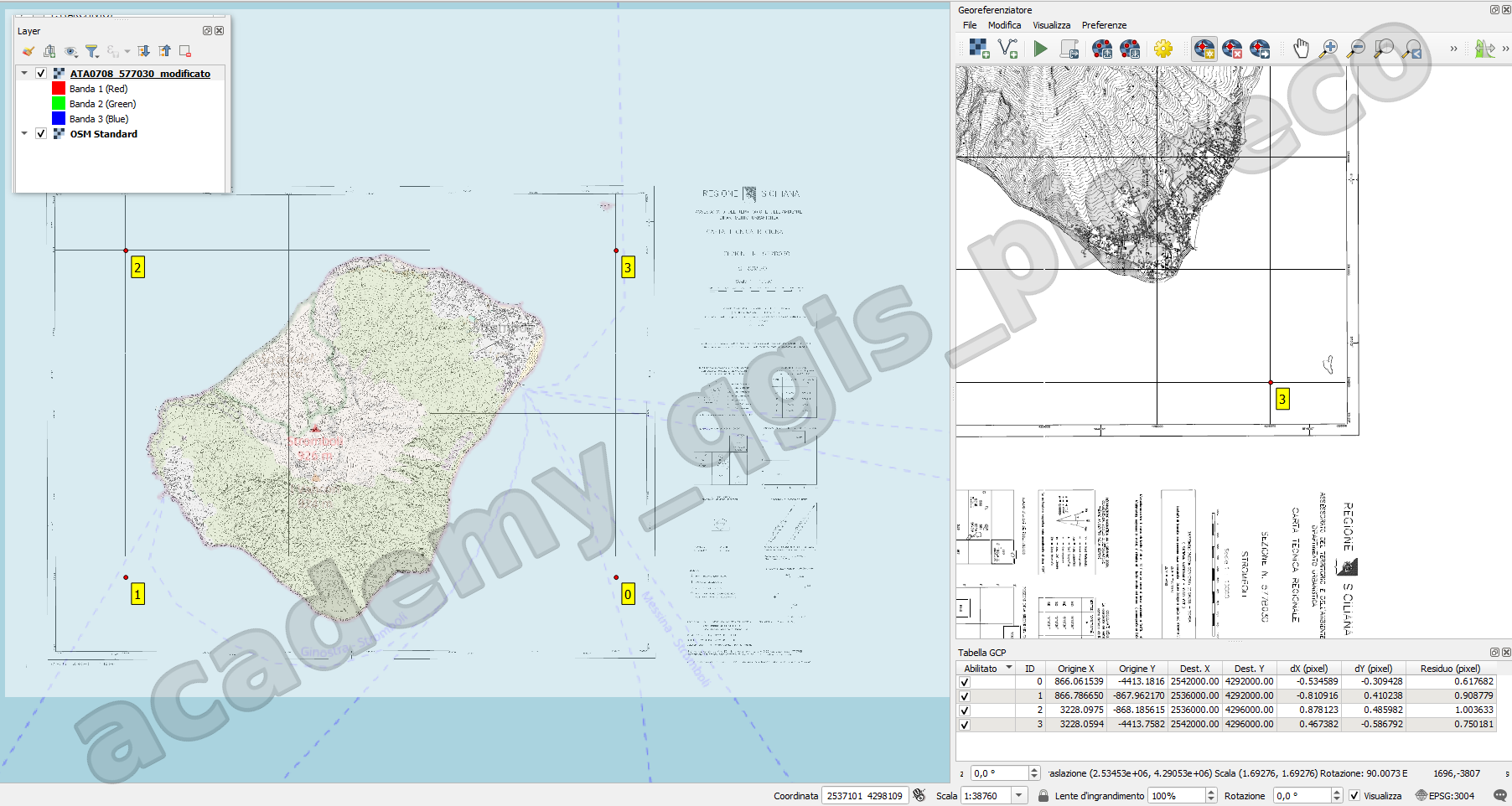

- verificare se correttamente posizionata, caricando una mappa di sfondo.

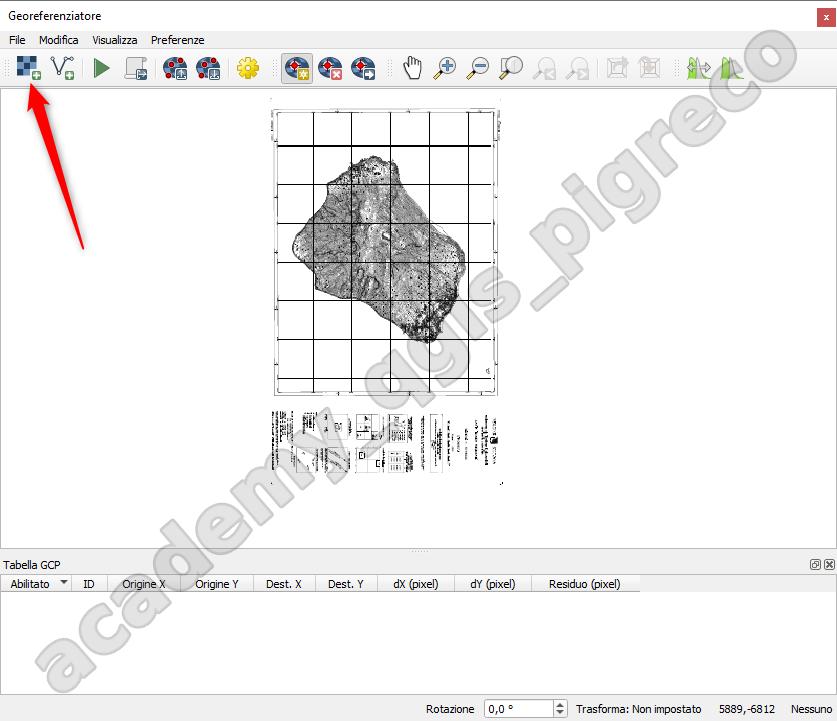

Carica raster

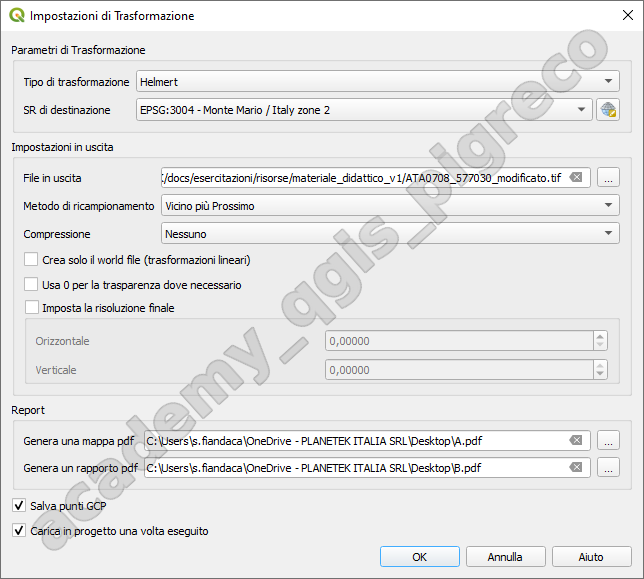

configura

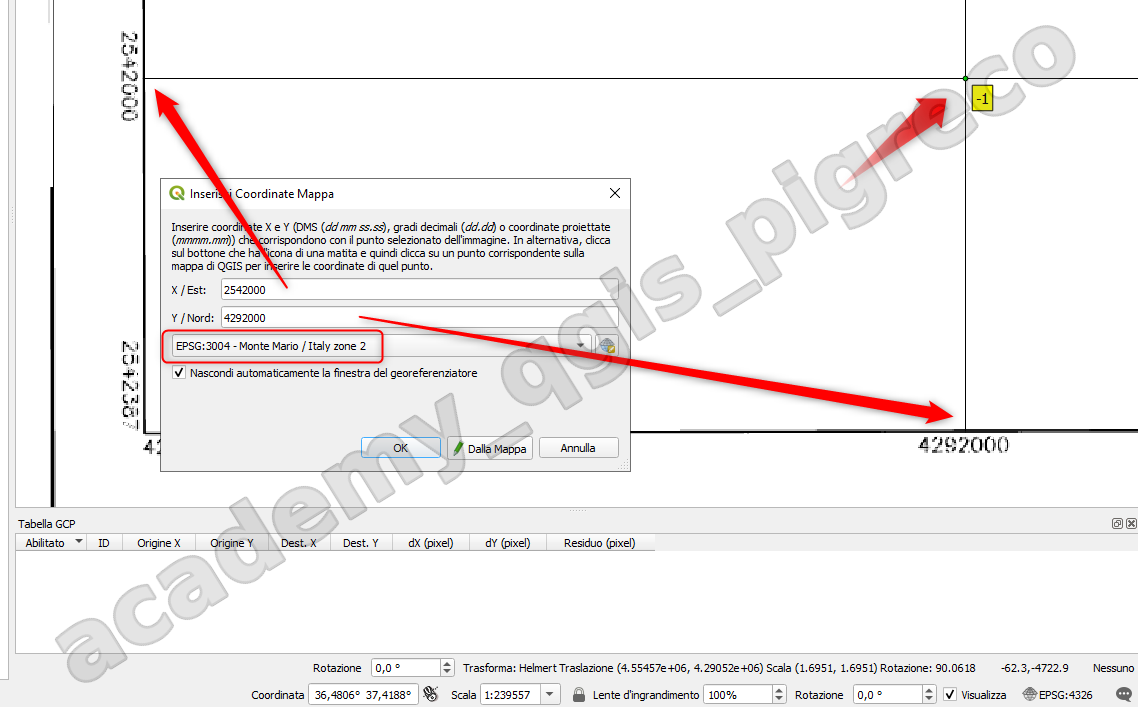

Inserisci punti GCP

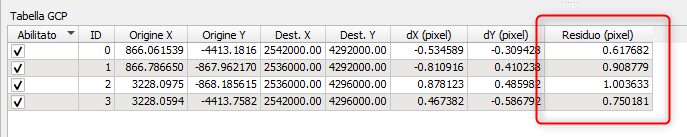

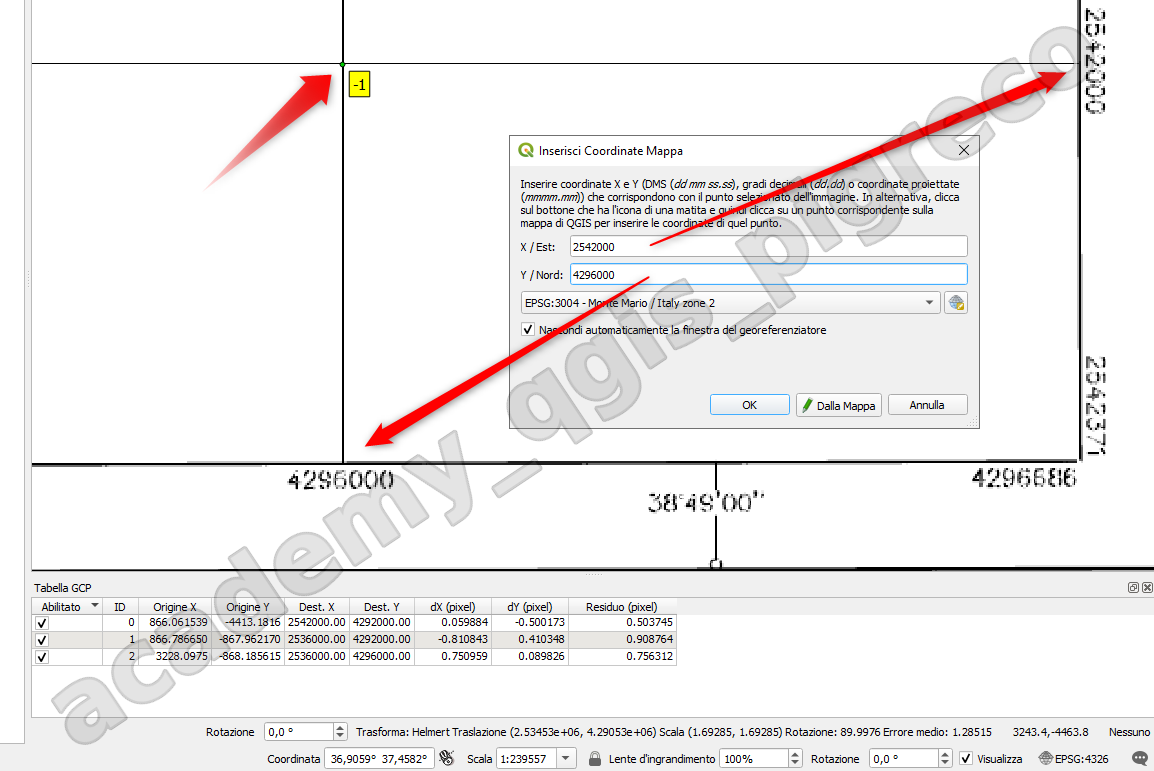

Controlla i residui
Warning
Nel caso i residui fossero troppo altri, cioè l'immagine georeferenziata non si sovrappone correttamente, è possibile spostare i punti (con le relative icone) o aggiungerne altri e riavviare il plugin!
Raster senza coordinate note¶
Procedimento¶
Warning
In questo caso è necessario conoscere il Sistema delle coordinate del raster di partenza, quello da georeferenziare, questo è fondamentale per poter utilizzare la corretta mappa di riferimento da cui acquisire le coordinate dei punti.

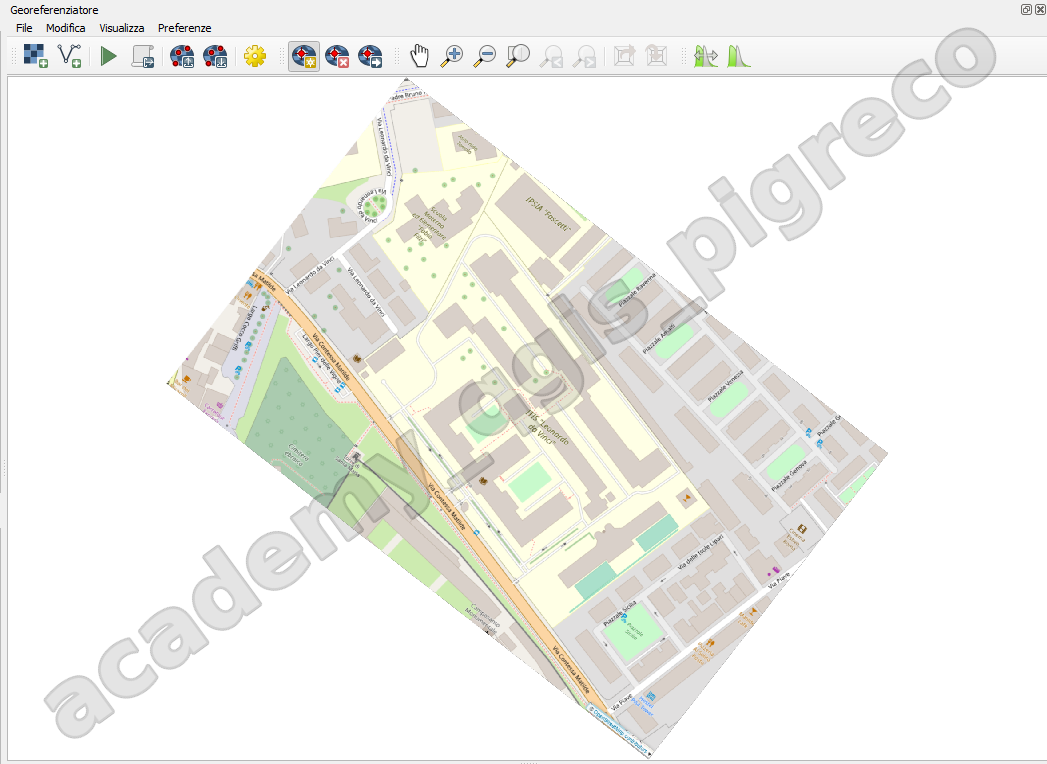

L'immagine è un ritaglio modificato dell'area dell'ITIS Leonardo Da Vinci di Pisa, EPSG:3857
- Avviare QGIS e avviare il plugin Georeferenziatore (Menu Layer); oppure, nel nostro caso, dal menu File | Resetta il Georeferenziatore;
- Configurare le Impostazioni e caricare raster ;
- tracciare 4 punti ;
- avviare georeferenziatore e controllare i residui.
- verificare se correttamente posizionata, caricando una mappa di sfondo.

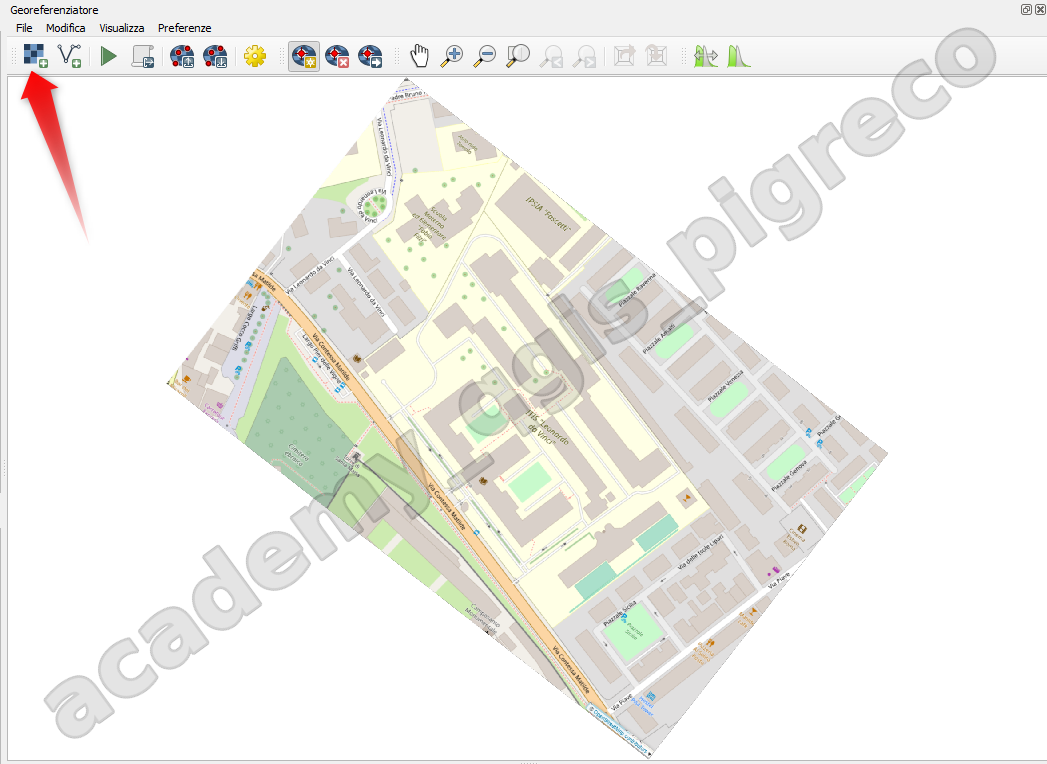

Carica raster

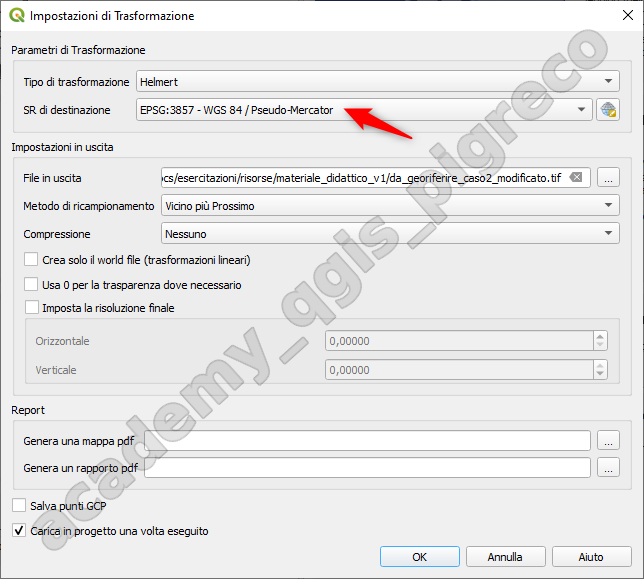

configura

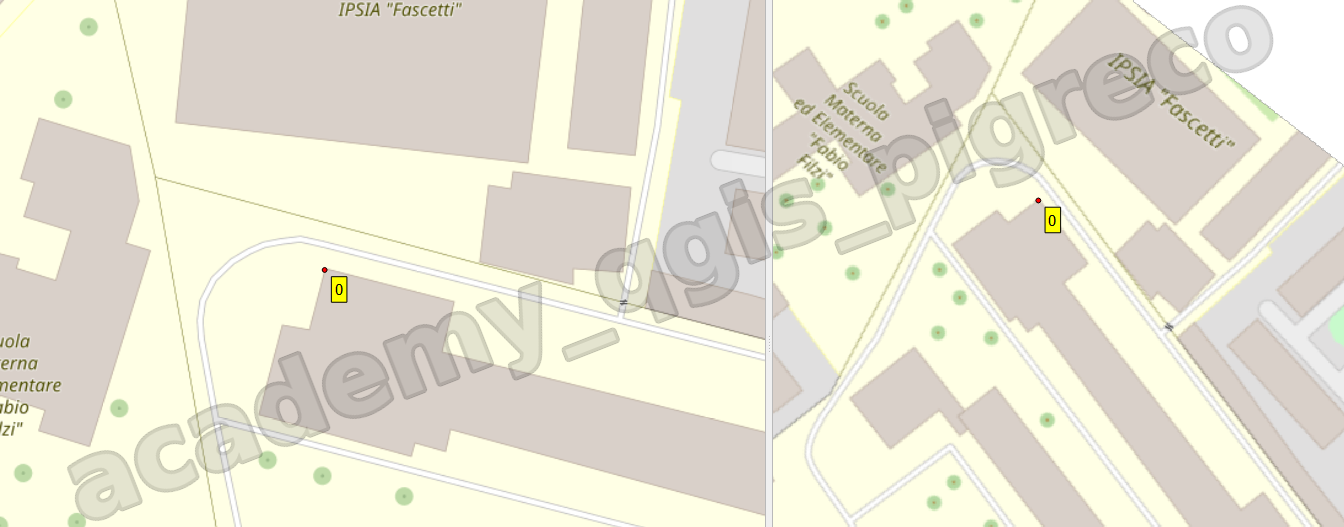

Inserisci punti GCP

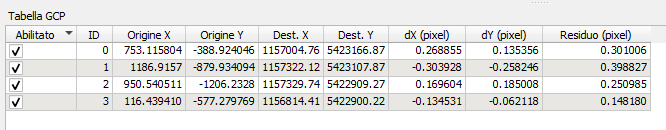

Controlla i residui
